1工程概況



　　1.1碼頭結構簡介

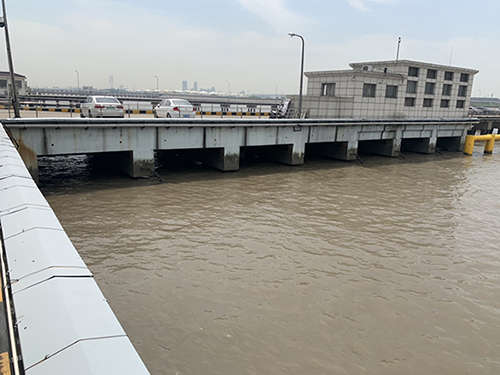

　　本次檢測范圍包括1個碼頭引橋和1個碼頭作業平臺，碼頭引橋與作業平臺均采用開敞式高樁墩式結構。



　　本次受檢碼頭引橋及作業平臺均為開敞式高樁墩式結構，作業平臺與引橋呈“T”形布置；作業平臺長為82.0m，寬為8.0m，共設12榀排架，排架間距約7.0m。每榀排架4根樁，基樁主要采用500mm×500mm預制混凝土方樁，樁長未知。碼頭作業平臺采用現澆橫梁和預制槽型面板，橫梁截面尺寸為900mm×700mm，預制面板板厚約為250mm。



　　碼頭引橋長度為1920.0m，寬度為3.5m，共設369榀排架，排架間距主要為7.0 m和4.0m，每榀排架2根樁，基樁采用500mm×500mm預制混凝土方樁，樁長未知。引橋采用現澆橫梁和預制槽型面板，橫梁截面尺寸為900mm×500mm，預制面板板厚約為200mm。



　　2檢測依據



　?。?）《水運工程水工建筑物原型觀測技術規范》（JTJ 235-2016）；



　?。?）《水運工程測量規范》（JTS 131-2012）；



　?。?）《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）；



　?。?）《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）；



　　（5）《水運工程混凝土試驗規程》(JTJ 270-1998)；



　　（6）《碼頭附屬設施技術規范》（JTS 169-2017）；



　?。?）《港口水工建筑物檢測與評估技術規范》（JTJ 302-2006）；



　　（8）《水運工程質量檢驗標準》（JTS 257-2008）；



　?。?）《高樁碼頭設計與施工規范》（JTS 167-1-2010）；



　?。?0）《水運工程混凝土結構設計規范》（JTS 151-2011）；



　　（11）《港口工程荷載規范》（JTS 144-1-2010）；



　?。?2）《港口工程地基規范》（JTS 147-1-2010）；



　?。?3）《港口工程樁基規范》（JTS 167-4-2012）；



　　（14）《港口碼頭結構安全性檢測與評估指南》。



　　3檢測項目



　　3.1結構構件損傷檢測



　　采用文字、圖紙、照片或錄像等方法，記錄碼頭結構構件的損壞部位、范圍和程度。



　　3.2混凝土結構耐久性檢測



　　（1）混凝土強度檢測（鉆芯法）



　　檢測包括橫梁、縱梁、面板、基樁等主要構件的混凝土強度，為結構驗算和評估提供依據。



　?。?）混凝土強度檢測（回彈法）



　　檢測包括橫梁、樁基、面板、樁帽等主要構件的混凝土強度，為結構驗算和評估提供依據。



　?。?）混凝土碳化深度檢測



　　選取橫梁、縱梁、樁基、面板等主要構件，檢測其碳化深度，為碼頭耐久性評估提供依據。



　?。?）混凝土保護層厚度檢測



　　選取橫梁、樁基、面板、樁帽等主要構件，了解其鋼筋保護層厚度的現狀，為碼頭耐久性評估提供依據。



　　3.3基樁斜度檢測



　　檢測碼頭基樁的現有斜度，為靠泊驗算提供依據。



　　3.4碼頭橫梁撓度測量



　　結合現場檢測條件對碼頭橫梁撓度進行檢測，為碼頭使用性提供依據。



　　3.5碼頭板厚測量



　　由于碼頭建造時間過長，設計及施工圖紙均缺失，現場對該碼頭結構板厚進行測量。



　　3.6碼頭構件配筋檢測



　　由于碼頭建造時間過長，設計及施工圖紙均缺失，現場對該碼頭結構構件配筋檢測。



　　4檢測方法



　　4.1結構構件損傷檢測



　?。?）檢測目的



　　對碼頭所有水工混凝土結構進行完損程度檢測，從外表確定水工混凝土結構損壞的部位、種類和范圍。在普測的基礎上，確定下一步工作內容和重點檢測部位，為分析缺陷產生的原因及確定正確的處理方案提供可靠依據。



　?。?）檢測位置選擇



　　對碼頭所有水工混凝土結構構件，包括基樁水面以上部分、橫梁、縱梁、面板、靠船構件等進行全面的完損程度檢測。



　?。?）檢測儀器和設備



　　1）索尼高清數碼照相機用于現場拍照記錄。



　　2）裂縫觀測儀、鋼卷尺等用于破損、裂縫的測量與檢測。



　　4.2基樁斜度檢測



　　采用傾角儀檢測碼頭作業平臺及引橋預制方樁的現有斜度，為靠泊驗算提供依據。



　　4.3碼頭橫梁撓度測量



　　采用卷線器檢測碼頭作業平臺及引橋橫梁的現有撓度，拉緊兩端絲線，放在被測處，用鋼直尺測量。



　　4.4碼頭板厚測量



　　采用鋼卷尺對碼頭作業平臺及引橋板厚進行測量。



　　4.5碼頭構件配筋檢測



　　采用PS200鋼筋探測儀對碼頭作業平臺和引橋主要混凝土構件的配筋數量（包括箍筋間距和縱筋數量）進行調查，個別構件鑿開混凝土保護層，采用0-200mm游標卡尺量測鋼筋直徑。



　　5檢測結論



　　現場檢測結果表明，碼頭引橋預制方樁南北向和東西向鋼筋均為3根，角筋直徑均為28mm，箍筋間距為200mm，直徑為8mm；橫梁底部鋼筋均為4根，角筋直徑均為25mm，箍筋間距為200mm，直徑為6mm。碼頭作業平臺預制方樁南北向和東西向鋼筋均為3根，角筋直徑均為28mm，箍筋間距為200mm，直徑為8mm，橫梁底部鋼筋均為4根，角筋直徑均為25mm，箍筋間距為200mm，直徑為6mm。
