大家對混凝土結(jié)構(gòu)建筑工程的質(zhì)量檢測有哪些了解呢?混凝土結(jié)構(gòu)實(shí)體施工質(zhì)量關(guān)乎已成型混凝土結(jié)構(gòu)安全性、耐久性及正常使用性，通過工作實(shí)踐，小編對結(jié)構(gòu)實(shí)體檢測中常見而又易忽略的一些問題提出了一些看法。建議相關(guān)技術(shù)及執(zhí)法部門根據(jù)現(xiàn)行規(guī)范及目前普遍施工技術(shù)水平，修訂相關(guān)技術(shù)要求，制定更加嚴(yán)謹(jǐn)、科學(xué)、可行的方法，以益于確保混凝土實(shí)體質(zhì)量檢測的規(guī)范實(shí)施。

　　為了加強(qiáng)混凝土結(jié)構(gòu)建筑工程質(zhì)量檢測驗(yàn)收，真實(shí)地反映混凝土強(qiáng)度及受力鋼筋位置等質(zhì)量指標(biāo)，以確保混凝土結(jié)構(gòu)的承載力，耐久性、防火等性能等，在混凝土結(jié)構(gòu)子分部工程驗(yàn)收前進(jìn)行結(jié)構(gòu)實(shí)體檢驗(yàn)。檢驗(yàn)的范圍僅限于涉及安全的柱、墻、梁等結(jié)構(gòu)構(gòu)件的重要部位，相關(guān)部門依據(jù)現(xiàn)行《驗(yàn)收規(guī)范》對混凝土結(jié)構(gòu)進(jìn)行驗(yàn)收，要求進(jìn)行混凝土強(qiáng)度及鋼筋保護(hù)層檢測，有些地區(qū)可能還會(huì)要求進(jìn)行結(jié)構(gòu)尺寸、現(xiàn)澆板板厚、結(jié)構(gòu)標(biāo)高、鋼筋位置及間距的檢測等項(xiàng)目。實(shí)際工作中，按規(guī)范及要求檢測時(shí)，便會(huì)遇到一些平時(shí)忽略而又值得思考的問題。

　　一、混凝土結(jié)構(gòu)建筑工程質(zhì)量檢測驗(yàn)收的主要內(nèi)容和方法

　　結(jié)構(gòu)實(shí)體檢驗(yàn)的內(nèi)容應(yīng)包括混凝土強(qiáng)度、鋼筋保護(hù)層厚度以及工程合同約定的項(xiàng)目，必要時(shí)可檢驗(yàn)其他項(xiàng)目，必要時(shí)可檢驗(yàn)其他項(xiàng)目。而現(xiàn)行《驗(yàn)收規(guī)范》只對于混凝土強(qiáng)度及鋼筋保護(hù)層厚度的檢測方法及評定標(biāo)準(zhǔn)有明確規(guī)定。

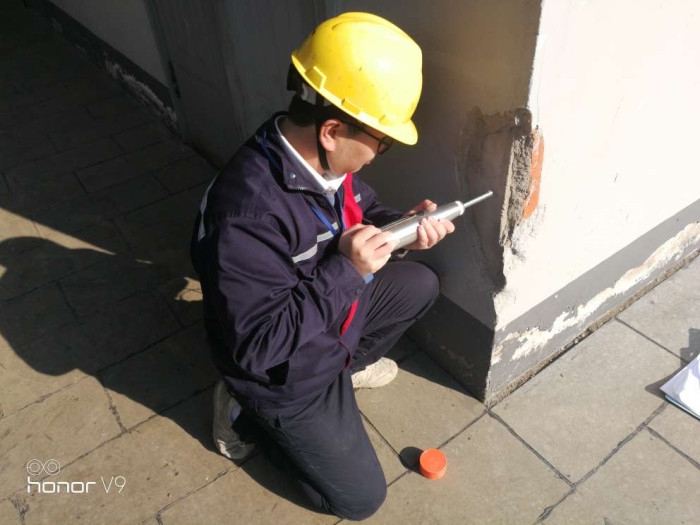

　　在這里，混凝土強(qiáng)度更宜理解為“現(xiàn)齡期混凝土實(shí)測抗壓強(qiáng)度推定值”。混凝土強(qiáng)度的檢測可優(yōu)先選擇非破損(微破損)檢測方法(如：同條件養(yǎng)護(hù)試件、回彈法、超聲回彈法、后裝拔出法)，必要時(shí)可輔以局部破損的檢測方法(如：鉆芯法)。實(shí)際工作中多選用回彈法或回彈法加同條件試件或芯樣修正的方法進(jìn)行檢測。 值得注意的是，根據(jù)現(xiàn)有普遍管理技術(shù)水平，同條件養(yǎng)護(hù)試件的制作與存放環(huán)境及等效齡期的控制往往不符合規(guī)范要求;且試件與實(shí)體的成型過程不同，由于二者的截面尺寸、澆筑工藝、模板材料等不同，使得混凝土密實(shí)度和混凝土內(nèi)游離水的排泄方式和排泄數(shù)量也各有差異，相應(yīng)的混凝土強(qiáng)度會(huì)有所不同，采用同條件試件評定及修正時(shí)，可信度值得懷疑，現(xiàn)場采用其他方法實(shí)測便顯得更有意義。若采用同條件養(yǎng)護(hù)試件評定或修正時(shí)，應(yīng)當(dāng)慎重調(diào)查準(zhǔn)確，確保試件真實(shí)可靠。

　　1. 鋼筋保護(hù)層的檢測

　　鋼筋保護(hù)層的檢測可采用非破損(電磁感應(yīng)法、雷達(dá)法等)或局部破損方法(鑿開保護(hù)層直接測量)進(jìn)行，也可采用非破損并用局部破損方法進(jìn)行校準(zhǔn)。

　　目前，國內(nèi)外廣泛使用電磁感應(yīng)原理進(jìn)行檢測，采用的方法有平行掃描法和旋轉(zhuǎn)法掃描法檢測，檢測工作中，我們一般采用前者，在設(shè)定相應(yīng)參數(shù)后，按照操作要求，鋼筋的定位及保護(hù)層厚度的測量可由探測儀自動(dòng)完成，并顯示結(jié)果。鋼筋保護(hù)層厚度檢驗(yàn)的檢測誤差不應(yīng)大于1mm。應(yīng)考慮結(jié)構(gòu)中是否含有磁性物質(zhì)，且注意避開可能的鋼筋接頭、綁絲及相鄰鋼筋的影響;檢測中應(yīng)預(yù)設(shè)合適的鋼筋直徑，以提高測量精度;考慮“滯后效應(yīng)”，應(yīng)控制掃描儀前進(jìn)速度，勻速控制在20cm/s，或不超過儀器自設(shè)速度。

　　鋼筋保護(hù)層厚度檢驗(yàn)時(shí)，縱向受力鋼筋保護(hù)層厚度的允許偏差對梁類構(gòu)件為+10mm -7mm， 對板類構(gòu)件為+8mm -5mm。我們可以理解為作為某個(gè)定值，梁、板縱向受力鋼筋保護(hù)層厚度允許活動(dòng)區(qū)間分別為17mm和13mm。對鋼筋保護(hù)層、厚度的檢驗(yàn)，抽樣數(shù)量、檢驗(yàn)方法和合格條件應(yīng)符合《混凝土結(jié)構(gòu)驗(yàn)收規(guī)范》附錄的規(guī)定。

　　2.現(xiàn)澆板板厚的檢測

　　現(xiàn)澆板板厚的檢測可采用鋼卷尺檢查法、水準(zhǔn)儀法和超聲法其中鋼卷尺法可用于校核其他非破損檢測方法。 目前，被廣泛采納的方法是鋼卷尺檢查法，即直接在現(xiàn)澆板上鉆孔測量。此法直觀、易操作，雖有局部破損，但幾乎不影響結(jié)構(gòu)安全性。水準(zhǔn)儀法通過測定現(xiàn)澆板板底及板面標(biāo)高差確定現(xiàn)澆板板厚;超聲法采用電磁感應(yīng)原理測定板厚。混凝土結(jié)構(gòu)建筑工程質(zhì)量檢測驗(yàn)收這兩種方法均引進(jìn)新的參數(shù)來測量，測量過程中高程的轉(zhuǎn)換、耦合程度均可能帶來隱性誤差，且操作較復(fù)雜。

　　以上就是房屋安全檢測站小編整理的關(guān)于混凝土結(jié)構(gòu)工程質(zhì)量檢測混凝土結(jié)構(gòu)驗(yàn)收主要檢測項(xiàng)目的內(nèi)容，希望對大家有所幫助!

　　注：本文章內(nèi)容僅供參考，不做任何商業(yè)用途!!!
